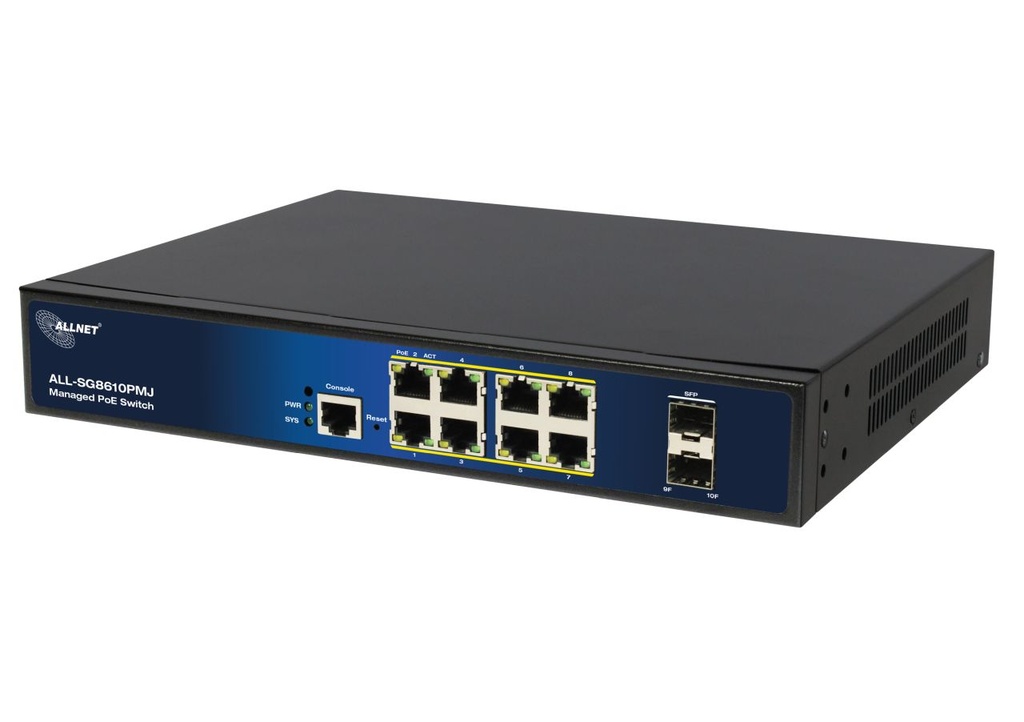

ALLNET Switch full managed Layer2+ 10 Port • 8x GbE • PoE Budget 130W • 8x PoE at • 2x SFP • 19 • Fanless • JSON API • ALL-SG8610PMJ
| Brand: ALLNET |
EAN:
4038816130860
Internal Reference:
ALL-SG8610PMJ
ALLNET Switch full managed Layer2+ 10 Port &bull 8x GbE &bull PoE Budget 130W &bull 8x PoE at &bull 2x SFP &bull 19" &bull Fanless &bull JSON API &bull ALL-SG8610PMJ
Points forts:
- 8 ports 10/100/1000Mbit/s avec prise en charge PoE complète
- 2x slots SFP pour MiniGBICS en option.
- PoE puissance 4x a´ 30 watts (IEEE802.3at ou 8x IEEE802.3af)
- CONCEPTION SANS FIL avec alimentation interne
- Supporte les fonctions de commutation L2+ telles que 802.1Q VLAN, Mirroring, isolation de ports, IGMP Snooping, DHCP Snooping, LLDP, gestion POE+, IP Source Guard, inspection ARP, ACLs etc.
- Support de Spanning Tree STP(802.1D) et RSTP(802.1W) et MSTP(802.1s).
- Support de la gestion avancée via WEB, CLI, TELNET, SSH, SNMP.
- Support des diagnostics de câble et SFP DDM.
- Prise en charge de la gestion PoE, comme la planification PoE, l'aliénation PoE-PD.
- Prend en charge le protocole G.8032 quick ring. Temps d'auto-récupération <20ms.
- Support DDM, SFP diagnostic numérique&surveillance.
- Support des fonctions IPV4 et IPV6 pour le routage statique.
- Support de la surveillance de la méacutemoire et du CPU.
- Protection contre les surtensions 4KV, protection contre les contacts 6KV/8KV.
- Budget PoE 130 W
Description du produit :
Le ALL-SG8610PM est un switch Gigabit PoE de couche 2+ entièrement géré qui dispose de fonctions PoE intelligentes afin d'améliorer la disponibilité des applications critiques de l'entreprise. Il offre une gestion IPv6/IPv4 et un moteur de commutation Gigabit L2+ intégré , ainsi que 8*ports 10/100/1000BASE-T avec PoE+ 802.3at de 30 watts et 2 slots SFP Gigabit. Avec un budget de puissance total allant jusqu'à'à 130 W pour différents types d'applications PoE, il offre des solutions de réseau Power-over-Ethernet rapides, sûres et rentables pour la surveillance IP dans les petites entreprises et les entreprises.
L'ALL-SG8610PM est programmé pour des fonctions avancées de gestion des commutateurs telles que 802.1Q VLAN et Q-in-Q VLAN, Multiple Spanning Tree Protocol (MSTP), Loop et BPDU Guard, IGMP Snooping et MLD Snooping. En outre, le protocole LLDP (Link Layer Discovery Protocol) est inclus en tant que protocole de couche 2 pour déterminer les informations de base sur les appareils voisins dans le domaine de diffusion locale.

Fonction de gestion PoE étendue
En tant que commutateur PoE géré pour la surveillance CCTV, les réaux sans fil et VoIP, le ALL-SG8610PM  dispose des fonctions spéciales de gestion PoE suivantes :
- Véacuterification de l'alive PoE-PD
- Redémarrage temporiséde l'alimentation
- Horaire PoE
- &surveillance de l'utilisation PoE
- Redémarrage progressif PoE non-stop
- Priorité d'alimentation des ports PoE
Vérification intelligente de la mise à jour des DP pour les DP gelés.
Le commutateur PoE industriel ALL-SG8610PM à 24 ports peut être configuré de manière à surveiller en temps réel l'état des DP connectés. Dès que le DP cesse de fonctionner et de réagir, l'ALL-SG8610PM redémarre l'alimentation du port PoE et remet le DP en service. De plus, la fiabilité est considérablement améliorée par le fait que le port PoE réinitialise l'alimentation du DP, ce qui réduit la charge de gestion pour l'administrateur.
Fonction de programmation PoE pour économiser l'énergie
Pour protéger l'environnement, le commutateur Ethernet PoE AALL-SG8610PM peut, en plus de sa capacité à fournir des watts élevés, géacuteer efficacement l'alimentation électrique. La fonction de programmation PoE permet d'activer ou de désactiver l'alimentation PoE de chaque port PoE pendant des intervalles de temps spécifiques, une fonction puissante qui aide les PME ou les entreprises à économiser de l'énergie et de l'argent.
Redémarrage prévu du DP
Le commutateur PoE intelligent ALL-SG8610PM permet de redémarrer chaque semaine à une heure donnée chacune des caméras IP PoE ou des points d'accès sans fil PoE connecté. Cela réduit le risque de panne de la caméra IP ou du point d'accès en raison d'un déplacement de la mémoire tampon.
Anneau redondant avec récupération rapide pour les applications réseau critiques
L'ALL-SG8610PM prend en charge la technologie d'anneau redondant et dispose d'une capacité d'auto-récupération forte et rapide pour éviter les interruptions et les interventions externes. Il intègre la technologie avancée ITU-T G.8032 ERPS, le protocole Spanning Tree (802.1s MSTP) et un système d'alimentation redondant dans le réseau d'automatisation industrielle du client afin d'améliorer la fiabilité du système et le temps de fonctionnement dans des environnements industriels difficiles. Dans un réseau en anneau simple donné , le temps de réacutetablissement de la connexion de données peut atteindre 20 ms.
Fonctionnalités puissantes de la couche 2
Le commutateur Ethernet de couche 2 ALL-SG8610PM peut être programmé pour des fonctions avancées de gestion des commutateurs de couche 2 telles que l'agrégation dynamique des liens de port, le VLAN balisé 802.1Q, le VLAN Q-in-Q, le VLAN privé , le protocole MSTP (Multiple Spanning Tree Protocol), la qualité de service (QoS), le contrôle de la bande passante, la surveillance IGMP et la surveillance MLD. Grâce à l'agrégation des ports de support, l'ALL-SG8610PM permet l'exploitation d'un groupe de trunk à haut débit disposant de plusieurs ports et prenant également en charge le fail-over.
Méthodes de gestion efficaces et polyvalentes.
Pour une gestion efficace, l'ALL-SG8610PM est équipé d'interfaces de gestion console, web et SNMP.
Avec son interface de gestion intérieuregrée basée sur le web, il offre une possibilité de gestion et de configuration conviviale et indépendante de la plateforme.
Pour la gestion en mode texte, l'accès est possible via Telnet et le port console.
Pour les logiciels de surveillance et de gestion basés sur des standards, il offre une connexion SNMPv3 qui crypte le contenu des paquets à chaque session pour une gestion à distance sécurisée.
Switch PoE intelligent avec fonction SFP-DDM
L'ALL-SG8610PM prend en charge la fonction SFP-DDM (Digital Diagnostic Monitor), qui permet à l'administrateur réseau de surveiller facilement les paramètres en temps réel des é metteurs-récepteurs SFP, tels que la puissance de sortie optique, la puissance d'entrée optique, la température, la polarisation laser et la tension d'alimentation de l'émetteur-récepteur.
 JSON-Java Script Object Notation API
L'API JSON permet à l'ADMIN de créer un utilisateur spécifique et d'accorder à cet utilisateur l'autorisation d'utiliser JSON. Nous nous sommes concentrés sur 2 fonctions que nous considérons comme importantes.
- PoE ON/OFF & Port LAN Enabled/Disabled (pour les switches avec fonction PoE).
- Port LAN activé/désactivé (pour les commutateurs sans PoE).
Données techniques:
| Modèle | ALL-SG8610PM |
| Ports en cuivre | 8-10/100/1000BASE-T RJ45 ports auto-MDI/MDI-X |
| Ports fibre | 2x1G BASE-X SFP interfaces, supporte 100M/1G Mbps dual mode |
| Ports PoE | 1~8 ports d'injecteur PoE 802.3af/802.3at |
| Ports de console | 1 x port série RS-232-to-RJ45 (115200, 8, N, 1) |
| Architecture du commutateur | Store-and-Forward |
| Switch Fabric | 20 Gbps/non-blocage |
| Throughput | 14.88Mpps @64 octets |
| Tableau d'adresses | 8K entréees |
| Partager le tampon de données | 4 Mb |
| Jumbo Frame | 9600 octets |
| SDRAM | 1Gb |
| Méacutemoire flash | 128Mb |
| Contrôle de flux | IEEE 802.3x pause frame pour full-duplex Back pressure for half-duplex |
| Bouton de réacuteinitialisation | >2 sec : Factory default et reset |
| Alimentation électrique | 100~240V AC, 50/60Hz, 4A (max.) |
| Consommation de puissance | Max.150 watts/1122 BTU |
| PoE standard | IEEE 802.3af Power over Ethernet/PSE IEEE 802.3at Power over Ethernet Plus/PSE |
| Type d'alimentation PoE | Par port 52V DC, 300mA. Max. 15.4 watts (IEEE 802.3af) Par port 52V DC, 600mA. Max. 30 watts (IEEE 802.3at) |
| PoE Budget | 130W |
| LED Indicators | Power : Vert Solid on- power work normal, off- power disconnected Système : Vert Blink -work normal, solid on- soft work anormal, fast Blink &ndash soft upgrade PoE : Jaune Solid on- PoE work normal, Off- PoE doesn&rsquot work, Blink - PoE overload 10/100/1000T Interfaces RJ45 (port 1 à port 8) : 1000 LNK/ACT (Vert) Blink - port connecté avec transmission de données Solid on- port connecté sans transmission de données Interfaces SFP 100/1000Mbps (Port 9 to Port 10) : Vert Blink - port connecté avec transmission de données port solide on- connecté sans transmission de données |
| EMC | Surge Immunity: 4KV Per : IEC61000-4-5 Protection ESD: ESD Niveau 4 Per : IEC61000-4-2 EFT Niveau 4 Per : IEC61000-4-4 |
| Layer2 Functions | |
| Configuration du port | Contrôle de flux auto-négociation Miroir de port : TX/RX/BOTH moniteur many-to-1 Miroir CPU Statistiques de trafic |
| Agrégation de liens | Agrégation de liens statique LACP(Dynamic Trunk/Static Trunk) Algorith basé sur la source/destination MAC Algorithme basé sur la source/destination IP |
| Tableau MAC | Temps de vieillissement Adresse MAC statique Gestion dynamique de l'adresse MAC |
| VLAN | 4094 VLAN actifs 4094 VID 802.1Q Tag VLAN Port VLAN Protocol VLAN MAC VLAN Voice VLAN 802.1ad Q-in-Q tunneling VLAN privé (port protégé ) GARP/GVRP |
| ACL | 256ACLs L2, L3 e L4 Time-based ACL IP ACL MAC ACL MAC-IP ACL User-Defined ACL ICMPv6 |
| Arbre de liaison | 802.1D Spanning Tree Protocol (STP) Loop Guard BPDU Guard |
| Ring Protection | <20ms G.8032 ERPS Ring Fast Ring |
| Multicast | 256 groupes IGMP v1/v2/v3 Snooping, Fast Leave MLD Snooping Multicast VLAN Filtre IGMP MVR Multicast Routing |
| QOS | 8 mapping IDs to 8 level priority queues CoS port-based CoS 802.1p-based CoS DSCP-based Algorithmes d'ordonnancement SP, WRR, SP+WRR Contrôle des tempêtes (broadcast, multicast, unicast inconnu) Contrôle de la bande passante par port SWRR, DWRR pour l'ordonnancement Redirection de flux Précédence TOS Limitation de la vitesse (Ingress/Egress) Stri Priorité |
| Caractéristiques de séacutecurité | Sécurité des ports Filtre d'adresse MAC ARP Association (manuel, ARP scanning, DHCP snooping) ARP Protection AAA DAI DoS (déacuteni de service) Classification des paquets basée sur : End.MAC, IP End, ports TCP / UDP, type de protocole Authentification 802.1x (port-based e MAC-based) Authentification TACACS/TACACS+ Authentification RADIUS Filtre DHCP VLAN invité SSLv2/SSLv3/TLSv1 SSHv1/SSHv2 Restriction de l'accès WEB basée sur : IP Address, And. MAC et port Isolation des ports Détection de bouclage |
| Gestion | SNMP v1/v2c/v3 avec MIBs Full Private RMON 4 groupes Sauvegarde de la configuration/rechargement  .Double firmware LLDP OAM (IEEE802.3ah) |
| Other Features | DNS client UPNP UDLD |
| Gestion de la PoE | Contrôle du budget d'alimentation PoE total Par port PoE function enable/disable PoE admin-mode control PoE port power feeding priority Per PoE port power limitation PD classification detection PD alive check PoE schedule Soft-reboot PoE Non-stop |
| Maintenance | Cable Diagnostics Ping SFP DDM (Digital Diagnostics Monitoring) Protection thermique System log (local et distant) Surveillance de la méacutemoire et du CPU |
| Layer 3 functions | |
| Routage statique | IPv4 Unicast : routage statique(base logicielle) IPv6 Unicast : routage statique(base logicielle) |
| IPV6 | Découverte du voisin IPv6 (ND) Découverture de l'unitéé de transmission maximale (MTU) du chemin Internet Control Message Protocol (ICMP) version 6 .TCPv6/UDPv6 Ping6 Telnet(v6) Http/Https Interface IPV6 ACL IPV6 |
| Dimension | 280x213x44.5mm |
| Poids | 2 kg |
| Température de travail | -10°C à 45°C |
| Température de stockage | -20°C à 70°C |
| MTBF | 50,000hrs |
