Code: 234367
EAN: 4038816234360
Marque: ALLNET
MPN: ALL-MCI2012MGPB-BT90

Point fort :

  • Points forts du produit :

  • Connexion physique :

    • 1x 100M/1G/2.5G/5G/10GBase-T PoE PSE port RJ45
    • 1x slot SFP+ 100M/1G/2.5G/10GBase-X
  • Compatibilité:
    Conforme aux normes IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz, IEEE 802.3an, IEEE 802.3ae, IEEE 802.3x, IEEE 802.3af/at/bt.

  • Port PoE puissant:
    Le port PoE prend en charge la norme PSE IEEE 802.3af/at/bt PoE/PoE+/PoE++ et offre jusqu'à 90 watts de puissance.

  • Détection automatique des appareils :
    Le port PoE détecte et alimente automatiquement les appareils PD conformes à la norme IEEE 802.3af/at/bt, ce qui évite les dommages dus à une mauvaise connexion.

  • Distance de détection:
    Prise en charge de l'alimentation à distance jusqu'à 100 mètres.

  • Mode de transfert Store-and-Forward :
    Tous les ports prennent en charge la redirection à la vitesse de la ligne.

  • Auto-négociation basée sur le matériel :
    Prend en charge l'auto-négociation 100M/1G/2.5G/5G/10Gbit/s et l'auto-MDI/MDI-X pour des connexions optimales.

  • Commutateur DIP intégré pour différents modes de fonctionnement:

    .

    • Mode Fiber Watchdog: &Surveille la connexion fibre optique et redémarre automatiquement le port fibre optique si aucune donnée n'est transmise.
    • Mode chien de garde PoE: Détecte les appareils PD ne répondant pas et les redémarre automatiquement, sans intervention manuelle.
    • Mode de sortie PoE 802.3af/at/bt & ; 802.3af/at: Offre deux modes de sortie PoE (max. 30W et max. 90W) pour la prise en charge de différents appareils, afin de résoudre les problèmes de compatibilité.
  • Prend en charge la vitesse multi-gigabit:
    Semi-duplex à 100 Mbps, full duplex à 1/2.5/5/10 Gbps.

  • Contrôle de flux :
    Prend en charge le contrôle de flux IEEE 802.3x en mode duplex intégral et la contre-pression en mode semi-duplex pour éviter les pertes de paquets.

  • Support des trames Jumbo:
    Supporte une taille de cadre Jumbo jusqu'à 12K.

  • Gestion des adresses MAC :
    Prend en charge l'apprentissage et le vieillissement automatiques des adresses MAC.

  • Diagnostic d'erreur facile :
    Des indicateurs LED indiquent l'état de fonctionnement et facilitent le dépannage.

  • Plug & ; Play:
    Aucune configuration requise.

  • Un boîtier robuste:
    Boîtier métallique certifié IP30 pour une utilisation industrielle.

  • Installation flexible:
    Montage sur rail DIN ou mural pour une installation facile, même dans des espaces restreints.

  • Alimentation supplémentaire :
    Booster de puissance interne avec entrée de courant redondante 12-57VDC et triple entrée de courant 48-57VDC. Protection contre l'inversion de polarité pour les systèmes de réseau hautement fiables.

  • Conception industrielle :

    • Protection contre les surtensions de 6KV et les décharges électrostatiques de 8KV.
    • Plage de température de fonctionnement de -40 à +80°C.
    • Résistant aux chutes, aux chocs et aux vibrations.
  • Conception sans ventilateur :
    Excellente dissipation de la chaleur grâce au refroidissement naturel.

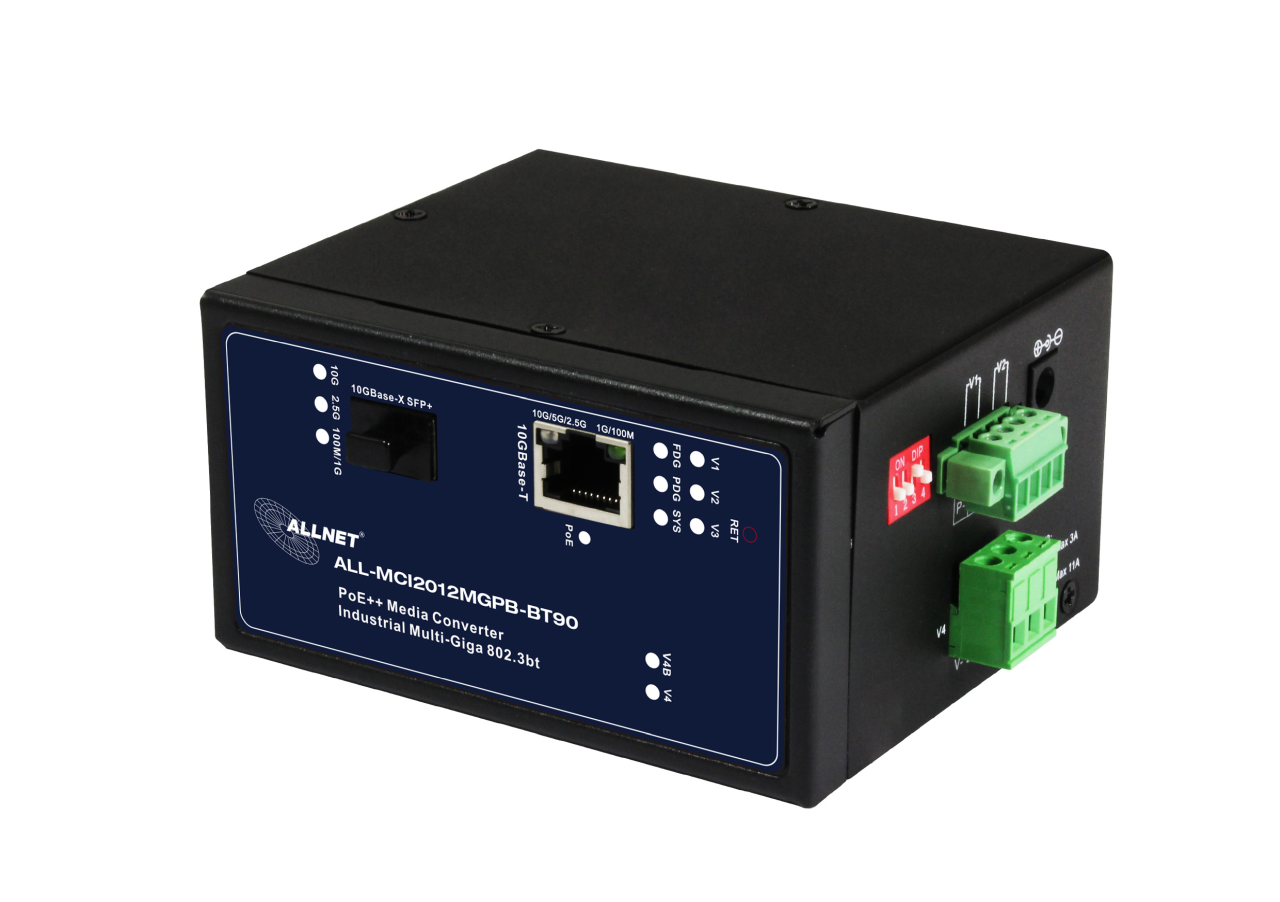

Le ALLNET ALL-MCI2012MGPB-BT90 est un boîtier robuste, industriel 10G multi-gigabit 802.3bt PoE++ Convertisseur de média qui offre une vitesse de ligne sans blocage et une grande flexibilité pour des extensions Ethernet 10 Gigabit PoE++ dans des environnements industriels difficiles. Il est équipé d'un port PoE PSE 100M/1G/2.5G/5G/10GBase-T et d'un port fibre optique 10GBase-X SFP+.

Le port PoE prend en charge la norme IEEE 802.3af/at/bt PoE/PoE+/PoE++ PSE et fournit jusqu'à 90 watts de puissance. Il détecte automatiquement les appareils PD conformes à la norme IEEE 802.3af/at/bt (par exemple les caméras IP, les téléphones IP et les points d'accès sans fil) et les alimente en électricité. L'alimentation des appareils PD non compatibles est automatiquement interrompue afin de les protéger.

Avec un design adapté à l'industrie, le ALL-MCI2012MGPB-BT90 peut fonctionner de manière fiable dans une plage de températures allant de -40°C à +80°C. Il offre en outre une immunité élevée aux perturbations électromagnétiques et protège contre les pics de tension dangereux grâce à une protection contre les surtensions de 6KV et une protection ESD de 8KV. Ces mesures de protection améliorent la stabilité du produit et protègent le réseau contre les attaques ESD dangereuses afin de garantir un fonctionnement sans faille.

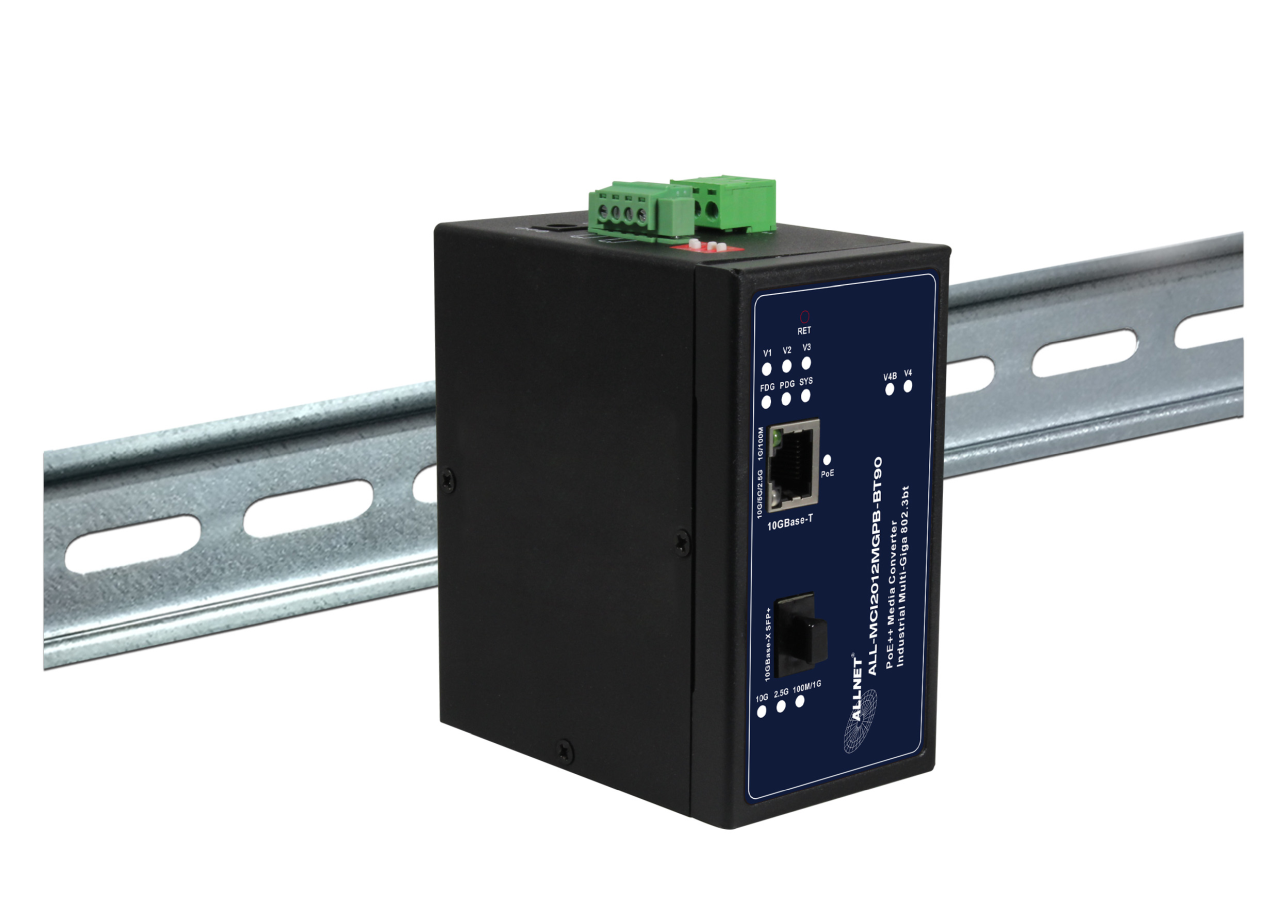

Pour une installation flexible et peu encombrante, le ALL-MCI2012MGPB-BT90 peut être monté sur un rail DIN ou sur un mur. En outre, il dispose d'une puissante entrée large bande avec booster de puissance interne (12-57VDC) et d'entrées d'alimentation 48-57VDC triplement redondantes et à polarité réversible, ce qui le rend idéal pour les applications à haute fiabilité nécessitant une double alimentation ou une alimentation de secours.

Ce convertisseur de média est parfait pour les applications nécessitant une conversion du cuivre vers la fibre optique, notamment dans les environnements exigeant une bande passante de 10 gigabits et des températures extrêmes comprises entre -40°C et +80°C.

Témoins LED :

Indicateur

Statut

Affichage

SYS

Blink

L'appareil fonctionne normalement

Arrêt

L'appareil fonctionne de manière anormale

V1/V2/V3/V4

Un

L'alimentation est connectée via le connecteur d'entrée d'alimentation V1/V2/V3/V4

Arrêt

L'alimentation électrique est interrompue ou en panne

V4B

Un

L'augmentation de la tension PoE est normale

Arrêt

L'augmentation de la tension PoE est anormale

FDG

Un

Activer le mode chien de garde de la fibre

Désactivé

Désactiver le mode chien de garde des fibres

PDG

Un

Activer le mode chien de garde PoE

Désactivé

Désactiver le mode chien de garde PoE

PoE

Un

La PoE est active et fournit un courant normal

Arrêt

PoE est inactif

10G/5G/2.5G

Un

Réseau de ports PoE fonctionnant à 10G / 5G / 2,5Gbps

Blink

Le port PoE envoie ou reçoit activement des données

1G/100M

Un

Réseau de ports PoE fonctionnant à 1G/100Mbps

Blink

Le port PoE envoie ou reçoit activement des données

10G

Un

La connexion optique via la fibre optique fonctionne à 10 Gbit/s

Blink

La connexion par fibre optique envoie ou reçoit activement des données

2,5G

Un

La connexion optique via la fibre optique fonctionne à 2,5 Gbit/s

Blink

La connexion par fibre optique envoie ou reçoit activement des données

100M/1G

Un

La connexion optique via la fibre optique fonctionne à 100M/1Gbps

Blink

La connexion par fibre optique envoie ou reçoit activement des données

Réglages des commutateurs DIP :

\"\"

DIP interrupteur

Etat

Affichage

1

Un

Fiber Watchdog mode Enable, le PoE Media Converter peut surveiller l'état de la connexion fibre optique et si aucune donnée n'est transmise, la connexion fibre optique correspondante est redémarrée

Automatiquement

Arrêt

Désactiver le mode chien de garde des fibres

2

Un

Activer le mode chien de garde PoE, le convertisseur de média PoE peut

Détection et redémarrage automatique des appareils PD non réactifs sans manipulation manuelle

.

Arrêt

Désactiver le mode chien de garde PoE

3

Un

Mode de sortie 802.3af/at/btPoE/PoE+/PoE++, prend en charge une puissance de sortie PoE max. de 90W

Désactivé

Mode de sortie 802.3af/atPoE/PoE+, supporte max30W de puissance de sortie PoE

4

Marche/arrêt

Réservé

Remarque : si le convertisseur de média PoE est en mode de sortie PoE/PoE+/PoE++ 802.3af/at/bt (avec le commutateur DIP 3 à l'état ON), mais qu'il ne peut pas détecter et alimenter certains appareils PD conformes à la norme 802.3af/at, vous devez dans ce cas mettre le convertisseur de média PoE en mode de sortie 802.3af/at PoE/PoE+ (avec le commutateur DIP 3 en position OFF) afin de détecter et d'alimenter ces appareils PD compatibles 802.3af/at. Cela peut résoudre efficacement le problème de compatibilité du convertisseur de média PoE avec certains appareils PD compatibles 802.3af/at.

Détails techniques :

Connexion fixe

1x100M/1G/2.5G/5G/10GBase-TPoEPSERJ45Port+1x100M/1G/2.5G/10GBase-XSFP+Slot

Conformité aux normes

.

IEEE802.3u:100Base-TX/FX Fast Ethernet IEEE802.3ab:1000Base-T Gigabit Ethernet IEEE 802.3z:1000Base-SX/LX Gigabit Ethernet IEEE 802.3bz:2.5GBase-T/5GBase-T Ethernet IEEE 802.3bz 2.5GBase-X

IEEE 802.3an:10GBase-T IEEE 802.3ae:10GBase-X

IEEE802.3x Contrôle de flux et contre-pression IEEE802.3af Power over Ethernet

IEEE 802.3at Power over Ethernet Plus

IEEE 802.3bt type 4 Power over Ethernet Plus

Caractéristiques du switch

Capacité de commutation:40Gbps Table d'adresses MAC : 8K Taille du buffer de paquets : 8.1M

Taux de transfert de paquets:29.76Mpps@64bytes Jumbo Frame:12K

Contrôle de flux:IEEE802.3x contrôle de flux en mode full duplex et contre-pression en mode half duplex

Mode de commutation : Store and Forward (fullwirespeed)

Réseau moyen

10Base-T : Cat3,4,5 UTP(≤100 mètres) 100Base-T : Cat5 UTP ou mieux (≤100 mètres)

1000Base-T : Cat5e,6 UTP ou mieux(≤100 mètres) 2.5GBase-T : Cat5e,6,6A,7 UTP ou mieux(≤100 mètres) 5GBase-T:Cat6,6A,7 UTP ou mieux(≤100meters) 10GBase-T : Cat6A,7 UTP ou mieux (≤80 mètres)

10GBase-X : jusqu'à 300m (OM3 MMF), jusqu'à 120km (9/125μm SMF)

Connexion fibre optique

1x100M/1G/2.5G/10GBase-XSFP+ slot

Description PoE

Connecteur PoE:1x100M/1G/2.5G/5G/10GBase-TRJ45

Norme PoE : IEEE802.3af/at/bt PoE/PoE+/PoE++ PSE Affectation des broches d'alimentation:1/2/4/5+,3/6/7/8-(4 paires)

Sortie de puissance PoE : Max90W

Performances requises

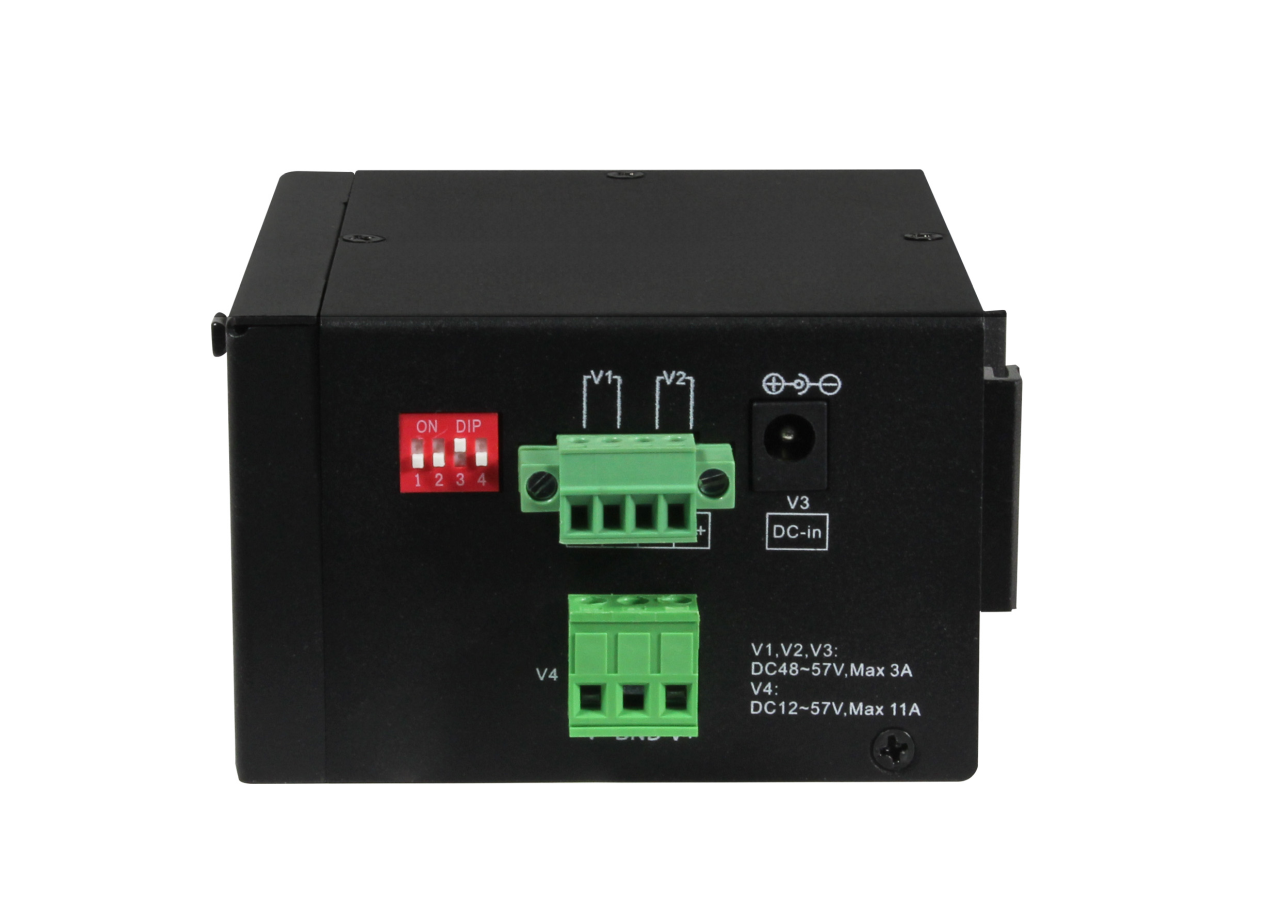

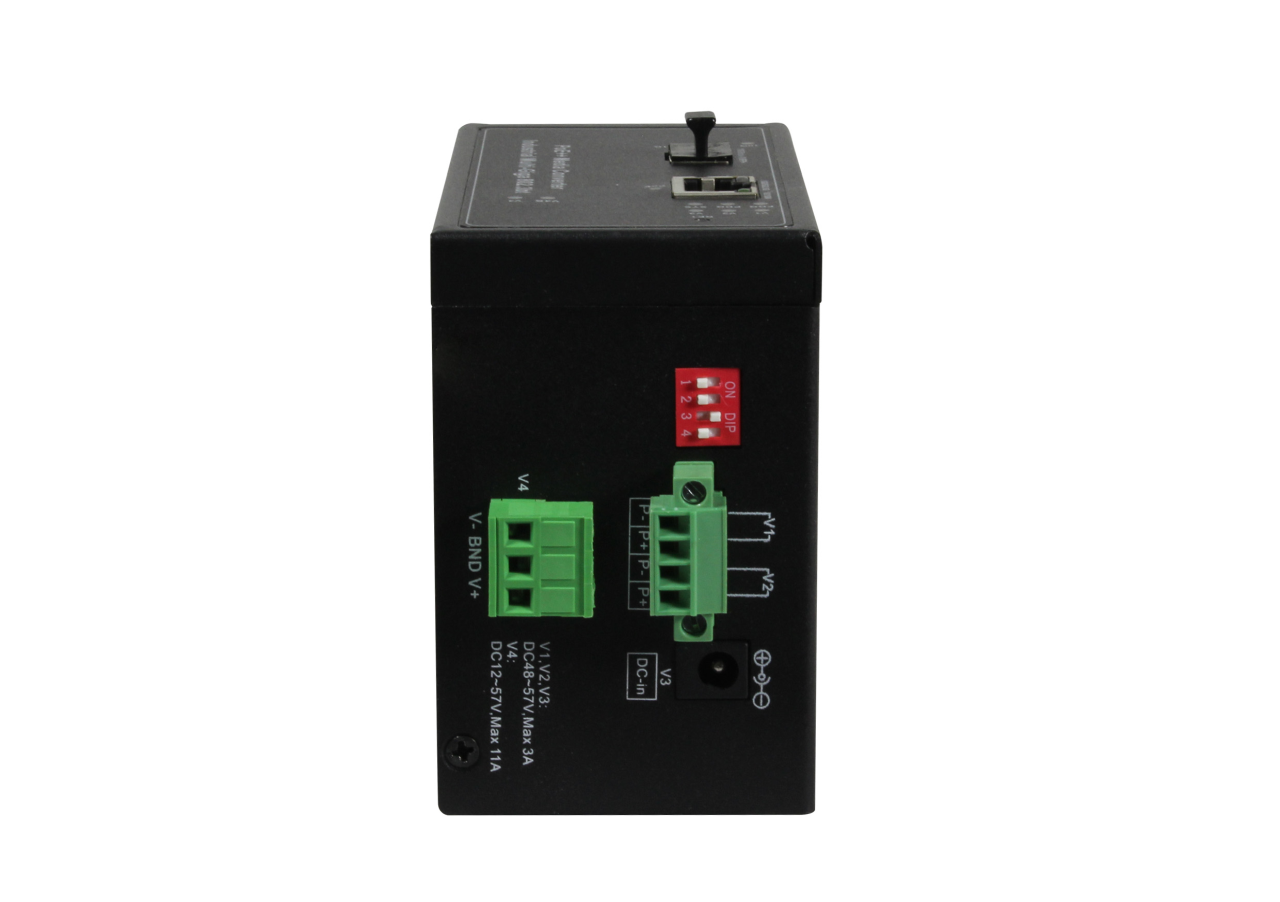

Tension d'entrée:V4:12~57VDC,Max 11A,Booster Rendement:89%-96% V1,V2,V3:48~57VDC,Max3A

Connexion : Bornier amovible (V1,V2,V4) +prise DC 2,5/5,5mm (V3) Protection : Protection contre les surcharges / inversion de polarité / redondance

Consommation en veille : Max 8W

Indicateur LED

SYS : LED d'état du système V1,V2,V3,V4:V1-V4 LED d'alimentation
V4B : LED d'état de l'augmentation de la tension PoE (ON : l'augmentation de la tension PoE est normale)
FDG : LED d'état du chien de garde en fibre optique
PDG : LED d'état du chien de garde PoE
10G/5G/2.5G:PoE Port 10G/5G/2.5G Ethernet Link LED 1G/100M:PoE Port 1G/100M Ethernet Link LED
PoE:Port PoE PoE-in-Use LED 10G:Port fibre 10G Optical Link LED
2.5G:Port fibre optique 2.5G LED de liaison optique
100M/1G:Port fibre optique 100M/1G LED de liaison optique

Mécanique

Boîtier : Métal à haute résistance Protection IP : Protection IP30
Type de refroidissement : design sans ventilateur, refroidissement naturel Dimensions : 105x90x57mm (LxlxH) Poids net/poids net : 0.55Kg/0.7Kg

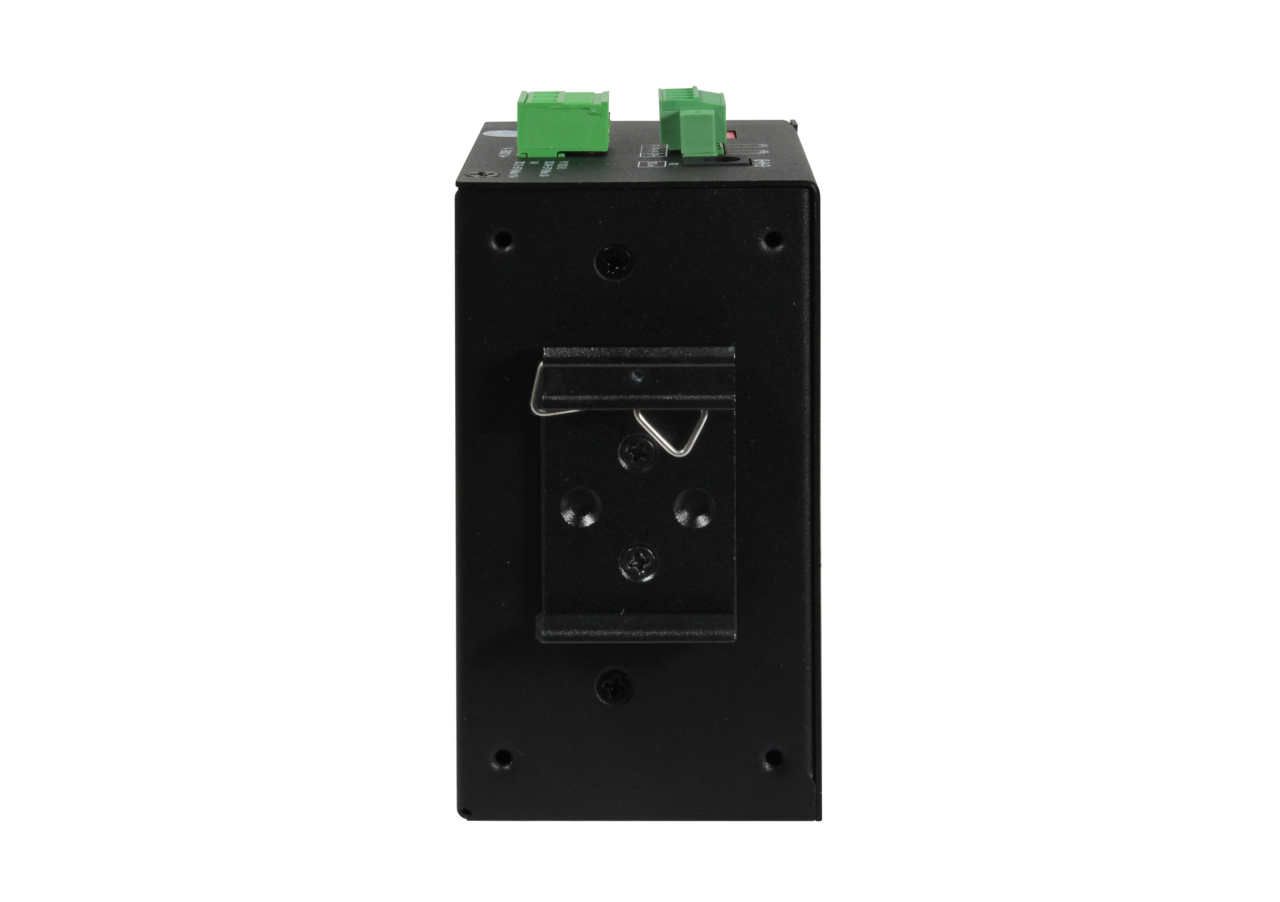

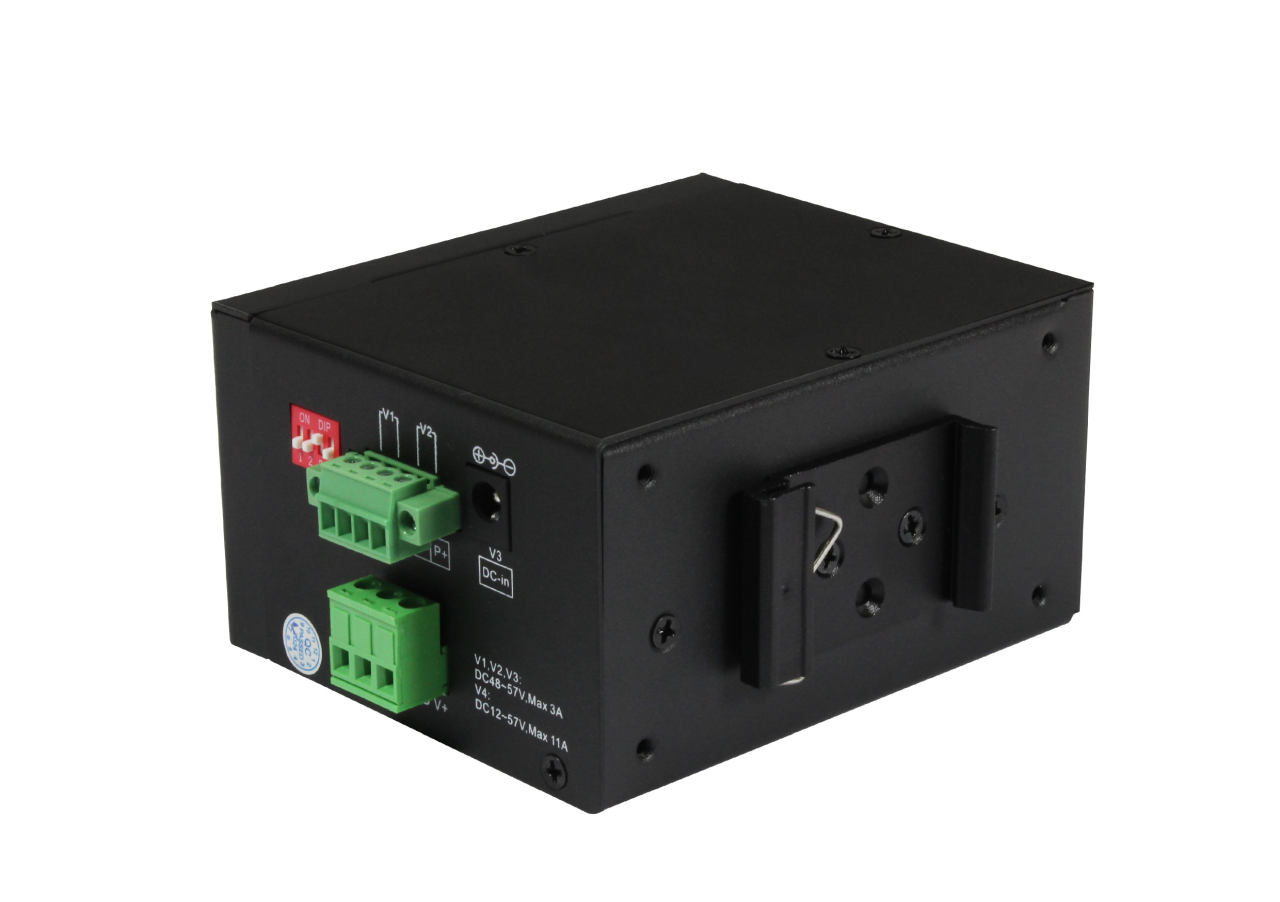

Montage : rail DIN/fixation murale

.

Environnemental

Température de travail : -40°C~+80°C Température de stockage : -40°C~+85°C
Humidité au travail : 5%~90% (sans condensation)
Humidité de stockage : 5%~95% (sans condensation)

Norme industrielle

EMI:FCC Partie 15 Subpart B Class A,EN 55024 EMS:
IEC61000-4-2 (ESD):±8kV décharge par contact, ±15kV décharge dans l'air IEC61000-4-3(RS):10V/m(80~1000MHz)
IEC61000-4-4 (EFT) : Connexion de courant:±4kV ; Connexion de données:±2kV
IEC61000-4-5 (Surge) : Raccordement de courant : mode commun ±4kV / mode push-pull ±2kV ; raccordement de données : mode commun ±6kV / mode push-pull ±4kV
IEC61000-4-6 (ligne haute fréquence):
3V (10kHz-150kHz) ; 10V (150kHz-80MHz)
IEC61000-4-8 (champ magnétique à fréquence industrielle) : 100A/m ; 1000A/m, 1s à 3s IEC61000-4-9 (champ magnétique pulsé) : 1000A/m
IEC61000-4-10 (oscillation amortie) : 30A/m 1MHz IEC61000-4-12/18 (onde de choc) : CM 2,5kV,DM 1kV
IEC61000-4-16 (Gleichtaktleitung): 30V (continu), 300V (1s) Choc : IEC 60068-2-27
Chute libre : CEI 60068-2-32
Vibration : IEC 60068-2-6

MTBF

100 000 heures
