ALLNET Switch industrial full managed Layer2+ 12 Port GbE • PoE Budget 240W • 8x PoE at • 4x SFP • Fanless • DIN • JSON API • ALL-SGI8112PMJ
| Brand: ALLNET |
EAN:
4038816130990
Internal Reference:
ALL-SGI8112PMJ
ALLNET Switch industrial full managed Layer2+ 12 Port GbE &bull PoE Budget 240W &bull 8x PoE at &bull 4x SFP &bull Fanless &bull DIN &bull JSON API &bull ALL-SGI8112PMJ
Points forts:
- 8 ports Gigabit avec support PoE AF-AT jusqu'à 30Watt par port.
- 4x ports SFP pour Gbics fibre optique, par ex. ALL4750-INDU / ALL4751-INDU etc.
- Ports PoE 1-8 PoE max. IEEE802.3at 30W
- Layer2+ caractéristiques comme 802.1Q VLAN, isolation de port IGMP, LLDP, gestion PoE+, IP source Guard, ACLs etc.
- Supporte Spaning Tree STP (802.1D) et RSTP (802.1W) et MSTP (802.1s).
- Prend en charge la gestion PoE comme PoE Scheduling, PoE PD-alive, Port PoE Priority, Soft-Reboot PoE Non-Stop.
- Prend en charge le protocole G.8032 quick ring. Auto-guérison <20ms
- Max. PoE budget = 240 watts.
- Boîtier métallique sans ventilateur avec dissipation thermique optimisée.
- Utilisation simple comme appareil de table, montage mural ou rail DIN.
- Plage de température étendue de -40°C ~ +75°C.
- Crampon pour profilé chapeau fourni
Le commutateur industriel ALL-SGI8112PMJ est un commutateur PoE Gigabit géré de niveau 2+ avec des ports PoE 802.3af/at Gigabit 8 et des ports slot SFP Gigabit 4. Il a été spécialement conçu pour la mise en place d'une dorsale Gigabit complète afin de transmettre des données fiables et rapides dans des environnements industriels exigeants et d'acheminer des données vers des réseaux distants via des câbles à fibres optiques. Il dispose d'un boîtier robuste IP40 et d'un système d'alimentation redondant. Le switch industriel géré offre des interfaces de gestion IPv6/IPv4 conviviales mais avancées et une fonction Soft-Reboot-PoE-Nonstop. Il constitue le meilleur investissement pour l'extension des entreprises industrielles ou la mise à niveau de leur infrastructure réseau.
Caractéristiques:
- Prise en charge des fonctions de commutation L2+, y compris VLAN 802.1Q, mise en miroir, isolation des ports, snooping IGMP, snooping DHCP, LLDP, gestion PoE+, IP Source Guard, inspection ARP, ACLs, etc.
- Prise en charge de Spanning Tree STP(802.1D) et RSTP(802.1W) et MSTP(802.1s).
- Support de la gestion étendue par WEB, CLI, TELNET, SSH, SNMP.
- Prise en charge du diagnostic des câbles.
- Deux sauvegardes du firmware.
- Prise en charge de la gestion PoE, comme la programmation PoE, l'alternance PoE-PD, la priorité PoE des ports, le redémarrage progressif PoE N on-stop
- Prend en charge le protocole G.8032 quick ring. Temps d'autorécupération <20ms
- Prise en charge IEEE1588 v2, horloge transparente (TC).
- Prend en charge le DDM, le diagnostic numérique SFP et la surveillance.
- Supporte les fonctions IPV4 et IPV6 pour le routage statique.
- Supporte la surveillance de la mémoire et du CPU.
- Protection contre les surtensions de 6KV, protection contre les ESD de 6KV contact/8KV air
L'équipement technique et le boîtier stable font de ce switch la solution idéale dans le domaine industriel. Livré sans bloc d'alimentation - à commander séparément!.
Fonction de programmation PoE pour économiser l'énergie
Pour protéger l'environnement, le commutateur Ethernet PoE ALL-SGI8112PMJ peut, en plus de sa capacité à fournir des watts élevés, gérer efficacement l'alimentation électrique. La fonction de programmation PoE permet d'activer ou de désactiver l'alimentation PoE pour chaque port PoE pendant des intervalles de temps spécifiques, et constitue une fonction puissante qui aide les PME ou les entreprises à économiser de l'énergie et de l'argent.
Redémarrage prévu du DP
Le commutateur PoE intelligent ALL-SGI8112PMJ permet de redémarrer chacune des caméras IP PoE ou des points d'accès sans fil PoE connectés chaque semaine à une heure donnée. Cela permet de réduire le risque de panne de la caméra IP ou du point d'accès en raison d'un dépassement de mémoire tampon.
Anneau redondant avec récupération rapide pour les applications réseau critiques.
Le ALL-SGI8112PMJ prend en charge la technologie d'anneau redondant et dispose d'une capacité d'auto-récupération forte et rapide afin d'éviter les interruptions et les interventions externes. Il intègre la technologie avancée ITU-T G.8032 ERPS, le protocole Spanning Tree (802.1s MSTP) et un système d'alimentation redondant dans le réseau d'automatisation industrielle du client afin d'améliorer la fiabilité du système et le temps de fonctionnement dans des environnements industriels difficiles. Dans un réseau en anneau simple donné, le temps de rétablissement de la connexion de données peut atteindre 20 ms.
1588 Protocole de temps pour les réseaux informatiques industriels.
L'AALL-SGI8112PMJ est idéal pour les applications Ethernet de télécommunication et d'opérateur, et prend en charge la fourniture de services MEF et les solutions Timing-over-Packet pour l'IEEE 1588 et l'Ethernet synchrone.
Fonctionnalités puissantes de la couche 2
Le commutateur Ethernet de couche 2 ALL-SGI8112PMJpeut être programmé pour des fonctions avancées de gestion des commutateurs de couche 2 telles que l'agrégation dynamique des liens de port, le VLAN balisé 802.1Q, le VLAN Q-in-Q, le VLAN privé, le protocole MSTP (Multiple Spanning Tree Protocol), la qualité de service (QoS), le contrôle de la bande passante, la surveillance IGMP et la surveillance MLD. Grâce à l'agrégation des ports de support, l'ALL-SGI8112PMJ permet l'exploitation d'un groupe de trunk à haut débit disposant de plusieurs ports et prenant également en charge le fail-over.
Méthodes de gestion efficaces et polyvalentes.
Pour une gestion efficace, l'ALL-SGI8112PMJ est équipé d'interfaces de gestion console, web et SNMP. Avec l'interface de gestion intégrée basée sur le web, il offre une possibilité de gestion et de configuration conviviale et indépendante de la plateforme. Pour la gestion en mode texte, l'accès est possible via Telnet et le port console.
Switch PoE intelligent avec fonction SFP-DDM
L'ALL-SGI8112PMJ prend en charge la fonction SFP-DDM (Digital Diagnostic Monitor), qui permet à l'administrateur réseau de surveiller facilement les paramètres en temps réel des émetteurs-récepteurs SFP, tels que la puissance de sortie optique, la puissance d'entrée optique, la température, la polarisation du laser et la tension d'alimentation de l'émetteur-récepteur.
Détails techniques :

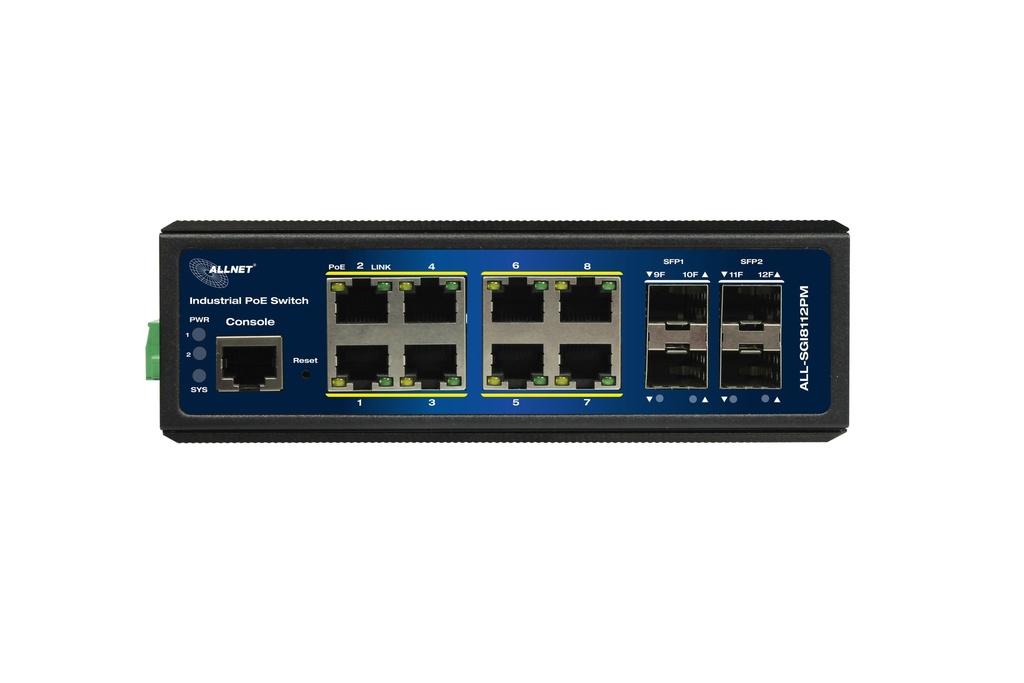

| Modèle | ALL-SGI8112PMJ |
| Ports cuivre | 8-10/100/1000BASE-T RJ45 ports à détection automatique |
| Ports fibre | 4-100/1000BASE-T SFP interfaces, supporte 100/1000Mbps dual mode |
| Ports PoE | 8-802.3af/802.3at Ports d'injection PoE |
| Ports de console | 1 x port série RS-232-to-RJ45 (115200, 8, N, 1) |
| Architecture du commutateur | Store-and-Forward |
| Switch Fabric | 24Gbps/non-blocage |
| Throughput | 17.856Mpps @64 octets |
| Table d'adresses | 8K entrées |
| Partager le tampon de données | 4.1 Mb |
| Jumbo Frame | 9216 octets |
| SDRAM | 1Gb |
| Mémoire flash | 128Mb |
| Contrôle de flux | IEEE 802.3x pause frame pour full-duplex Back pressure pour half-duplex |
| Bouton de réinitialisation | >2 sec : Factory default and reset |

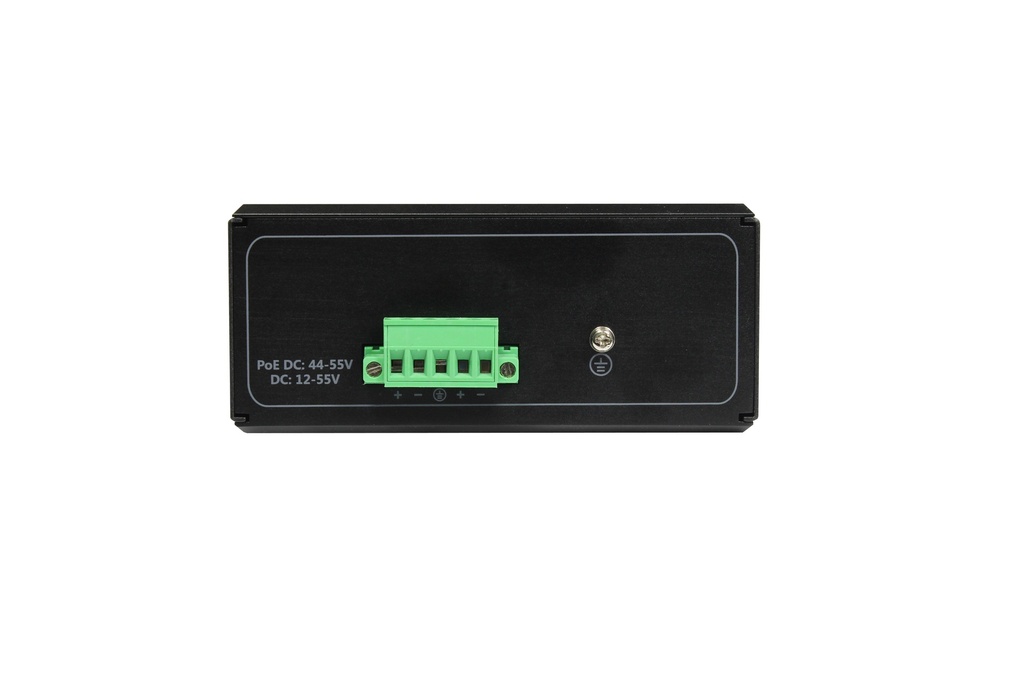

| Alimentation électrique | 48 ~ 57 VDC, 50/60Hz,Double DC |
| Consommation d'énergie | sans PoE &le12W |
| Normes PoE | IEEE 802.3af Power over Ethernet/PSE IEEE 802.3at Power over Ethernet Plus/PSE |
| Type d'alimentation PoE | Par port 52V DC, 300mA. Max. 15.4 watts (IEEE 802.3af) Par port 52V DC, 600mA. Max. 30 watts (IEEE 802.3at) |
| LED Indicators | Power : Vert Solid on-power work normal,off--power déconnected System:Green Blink--work normally, solid on--soft work anormal, fast blink--soft upgrade PoE : Yellow Solid on--PoE work normally, Off--PoE doesn&rsquot work, Blink--PoE overload 10/100/1000T Interfaces RJ45 (port 1 à port 8) : 1000 LNK/ACT (vert), port clignotant connecté avec transmission de données port solide connecté sans transmission de données Interfaces SFP 100/1000Mbps (Port 9 to Port 12) : Vert Blink-port connecté avec transmission de données Solid on-port connecté sans transmission de données |
| EMC | 6KV surge protection (6KV Common Mode, 2KV differential Mode), 6KV contact/8KV air ESD Surge Immunity:6KV Per: IEC61000-4-5 ESD Protection: ESD Level 4 Per: IEC61000-4-2EFT Level 4 Per: IEC61000-4-4 |
| Dimension | 165x123x53.5mm |
| Poids | 1.0kg |
| Température de travail | -40°C to 75°C |
| Température de stockage | -40°C°C à +80°C |
|   | |
|   | |
| MTBF | 50,000hrs |
| Configuration du port | Contrôle de flux auto-négociation Miroir de port : TX/RX/BOTH Many-to-1 monitor CPU Mirror Statistiques de trafic |
| Agrégation de liens | Agrégation de lien statique LACP(Dynamic Trunk/Static Trunk) Algorith basé sur la source/destination Algorithme MAC basé sur la source/destination IP |
| Table MAC | Temps de vieillissement Adresse MAC statique Gestion dynamique de l'adresse MAC |
| VLAN | 4094 VLAN actifs 4094 VID 802.1Q Tag VLAN Port VLAN Protocol VLAN MAC VLAN Voice VLAN 802.1ad Q-in-Q tunneling Private VLAN (Protected port) GARP/GVRP |
| ACL | 256ACLs L2, L3 e L4 Time-based ACL IP ACL MAC ACL MAC-IP ACL User-Defined ACL ICMPv6 |
| Arbre de liaison | 802.1D Spanning Tree Protocol (STP) 802.1w Rapid Spanning Tree Protocol (RSTP) 802.1s Multiple Spanning Tree Protocol (MSTP) Loop Guard Root Guard TC-BPDU Guard BPDU Guard BPDU Filter |
| Ring Protection | <20ms G.8032 ERPS anneau Anneau rapide |
| Multicast | 256 groupes IGMP v1/v2/v3 Snooping, Fast Leave MLD Snooping Filtre IGMP VLAN multicast MVR Multicast Routing |
| QOS | 8 mapping IDs to 8 level priority queues CoS port-based CoS 802.1p-based CoS DSCP-based |
| Algorithmes d'ordonnancement SP, WRR, SP+WRR Contrôle des tempêtes (broadcast, multicast, unicast inconnu) contrôle de la bande passante par port .SWRR, DWRR pour la redirection de flux d'ordonnancement .Précédence TOS Rate Limiting(Ingress/Egress) Stri Priority |
| Sécurité du port Filtre d'adresse MAC ARP Association (Manual, ARP scanning, DHCP snooping) ARP Protection AAA DAI DoS (Denial of Service) Classification des paquets basée sur : End.MAC, IP End, TCP / UDP Ports, Protocol Type Authentification 802.1x (port-based e MAC-based) Authentification TACACS/TACACS+ RADIUS Authentication DHCP Filter Guest VLAN SSLv2/SSLv3/TLSv1 SSHv1/SSHv2 Restriction de l'accès WEB basée sur : IP Address, And. MAC and Port Port Isolation Détection de bouclage |
| SNMP v1/v2c avec MIBs Full Private WEB (HTTP/HTTPS) CLI (Telnet, Console, SSHv1/v2) Mise à jour du firmware via console/web/TFTP Configuration Backup/Reload Dual firmware LLDP Configuration Export/Import CDP Aware OAM (IEEE802.3ah) CFM (IEEE802.1ag) sFlow |
| Support IEEE1588v2 transparent clock |
| Autres caractéristiques | DNS Client DHCP Relay DHCP Client DHCP Snooping DHCP Option 66 DHCP option 67 DHCP option 82 client NTP/SNTP UPNP UDLD |
